Quy trình thiết kế hệ thống âm thanh sơ tán khẩn cấp bằng giọng nói chuẩn kỹ thuật

Sự cần thiết của hệ thống âm thanh sơ tán khẩn cấp bằng giọng nói

Hệ thống âm thanh sơ tán bằng giọng nói đóng vai trò cực kỳ quan trọng trong các tòa nhà hiện đại vì nó truyền tải các thông báo rõ ràng, chi tiết thay cho tiếng còi báo cháy đơn điệu. Khi xảy ra cháy nổ, sự cố kỹ thuật hay tình huống đe dọa an toàn, hệ thống giúp mọi người hiểu ngay điều gì đang diễn ra và nên làm gì, giảm đáng kể tình trạng hoang mang và chen lấn.

Bên cạnh đó, hệ thống có khả năng kích hoạt tự động hoặc điều khiển thủ công, cho phép lực lượng PCCC hoặc ban quản lý tòa nhà đưa ra hướng dẫn trực tiếp theo diễn biến thực tế. Các loa được bố trí tại nhiều khu vực đảm bảo người trong tòa nhà nhận được thông điệp đồng nhất và chính xác, hỗ trợ quá trình sơ tán nhanh hơn, an toàn hơn. Đây cũng là yêu cầu bắt buộc trong nhiều tiêu chuẩn an toàn và luật PCCC cho công trình đông người.

Quy trình thiết kế hệ thống âm thanh sơ tán bằng giọng nói

1. Xác định nhu cầu sử dụng

Nhu cầu đơn giản: Chỉ cần thông báo phát nhạc nền khi cần, thông báo sơ tán khẩn cấp khi có sự cố

• Mục tiêu: Phát nhạc nền (background music) trong giờ hoạt động; khi có tình huống khẩn cấp, chuyển ngay sang phát thông báo sơ tán (tự động hoặc mic thủ công).
• Tính năng cần có: phát nhạc, nút kích hoạt khẩn cấp (fire alarm input hoặc nút tay), microphone báo động cơ bản (điểm), amplifier đủ công suất cho toàn bộ không gian.
• Ưu điểm: chi phí thấp, cấu hình đơn giản, dễ vận hành.
• Hạn chế: không có phân vùng chi tiết, không lập lịch tự động, khả năng mở rộng hạn chế.

Nhu cầu nâng cao: Cần hẹn được giờ thông báo, tích hợp nhiều tính năng hơn như phân vùng, kiểm soát

• Mục tiêu: Ngoài phát nhạc và phát cảnh báo, cần hẹn giờ, phân vùng (zone) độc lập, nhiều phương thức kích hoạt (tự động từ hệ thống báo cháy, nút khẩn, điều khiển từ xa), báo cáo/giám sát tình trạng, dự phòng nguồn.
• Tính năng cần có: bộ điều khiển/mixer PA có khả năng lập trình lịch, bộ lưu điện (UPS/ắc-quy), tiếng chuẩn EN54-16/EN54-24 (nếu yêu cầu tiêu chuẩn), amply phân vùng, đầu vào đa kênh (fire panel, mic, media player), logic routing (ví dụ: ưu tiên cảnh báo trên toàn bộ vùng), logging và giám sát.
• Ưu điểm: linh hoạt, an toàn cao, phù hợp tòa nhà lớn, nhiều khu vực chức năng khác nhau.
• Hạn chế: chi phí và phức tạp trong vận hành/bảo trì.

2. Lên cấu hình thiết bị hệ thống âm thanh sơ tán khẩn cấp bằng giọng nói

• Bộ báo động sơ tán khẩn cấp: Thiết bị giữ vai trò “bộ não” của toàn hệ thống, thực hiện xử lý tín hiệu, phân vùng, thiết lập mức ưu tiên và tự động chuyển sang chế độ cảnh báo khi nhận tín hiệu từ hệ thống báo cháy.
• Amply công suất (kèm phân vùng hoặc từng amply riêng): Amply đảm nhiệm việc khuếch đại tín hiệu từ bộ điều khiển và cấp công suất cho từng vùng loa. Với hệ thống PA/VA, amply thường sử dụng chuẩn 100V line để dễ dàng kéo nhiều loa, đồng thời phải có bảo vệ quá tải, ngắn mạch và khả năng làm việc ổn định trong môi trường khẩn cấp.
• Micro thông báo & micro báo cháy: Bộ micro gồm micro thông báo tại phòng trực và micro báo cháy khẩn cấp, cho phép nhân viên phát thông điệp trực tiếp tới từng vùng hoặc toàn bộ tòa nhà. Đây là thiết bị quan trọng giúp đưa ra hướng dẫn rõ ràng trong tình huống thực tế.
• Nguồn dự phòng (Ắc-quy hoặc UPS): Nguồn dự phòng giúp hệ thống duy trì hoạt động liên tục khi mất điện bằng cách cấp năng lượng cho bộ điều khiển, amply và các thiết bị quan trọng trong thời gian yêu cầu. Đây là yếu tố bắt buộc trong các hệ thống sơ tán chuyên nghiệp nhằm đảm bảo tính liên tục của thông báo.
• Loa âm trần, loa hộp, loa nén theo từng khu vực: Tùy đặc điểm không gian mà lựa chọn loại loa phù hợp, từ loa âm trần trong văn phòng, loa hộp cho hành lang đến loa nén ngoài trời hoặc khu vực có tiếng ồn. Loa 100V line giúp dễ dàng ghép nhiều loa trên cùng tuyến và đảm bảo mức âm thanh đồng đều ở từng vùng.
• Thiết bị phụ trợ & phụ kiện đấu nối: Các thành phần như dây cáp chuyên dụng, rack 19”, tủ thiết bị, cầu đấu, bộ giảm âm (attenuator) hay EQ cơ bản đóng vai trò hoàn thiện hệ thống, giúp đảm bảo tính ổn định, thẩm mỹ và dễ bảo trì khi vận hành lâu dài.

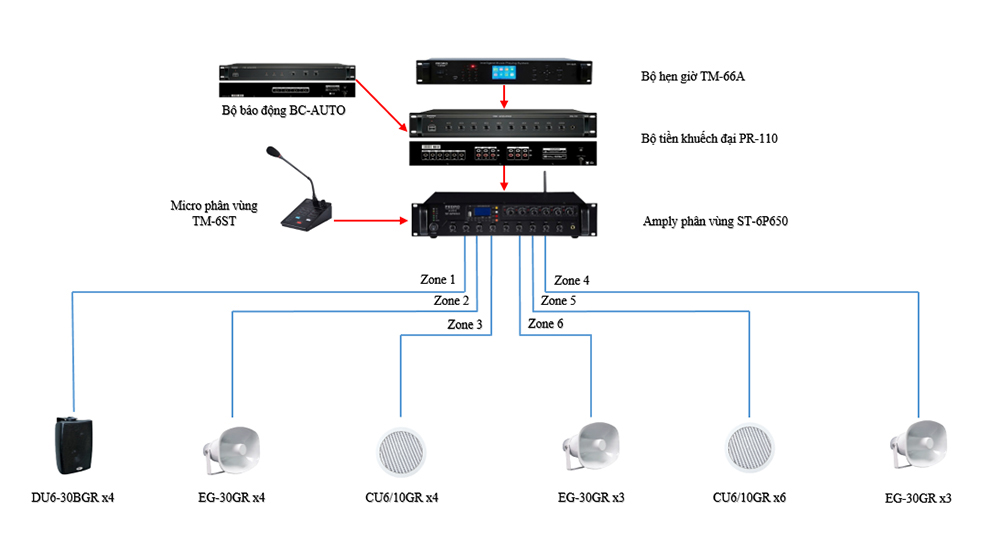

3. Lên sơ đồ thiết kế hệ thống

Việc lên sơ đồ thiết kế hệ thống âm thanh sơ tán bằng giọng nói là bước bắt buộc để đảm bảo mọi thiết bị được bố trí đúng chức năng và hoạt động đồng bộ. Sơ đồ giúp xác định rõ vị trí đặt loa, tuyến dây, amply, bộ điều khiển và các kết nối với hệ thống báo cháy giúp kỹ sư kiểm soát tổng thể cấu trúc hệ thống, tránh thiếu sót và đảm bảo độ phủ âm đồng đều trong từng khu vực.

Ngoài ra, sơ đồ thiết kế giúp dự đoán trước các vấn đề có thể xảy ra như trùng đường dây, quá tải công suất, độ dài cáp không đạt chuẩn hoặc sai vùng loa. Nhờ có sơ đồ, việc thi công – nghiệm thu – bảo trì trở nên dễ dàng, minh bạch và đảm bảo hệ thống vận hành ổn định khi xảy ra tình huống khẩn cấp.

4. Giải thích rõ nguyên lý hoạt động và cách bố trí các thiết bị trong không gian

Nguyên lý hoạt động

• Tín hiệu nguồn: Media player (nhạc nền), mic báo động hoặc tín hiệu từ fire panel truyền về mixer/controller.
• Xử lý ưu tiên: Khi có tín hiệu báo cháy (fire panel trigger) hoặc mic báo động kích hoạt, controller tự động ngắt nhạc nền, bật chế độ cảnh báo (pre-recorded message hoặc live paging), đồng thời gửi lệnh tới tất cả các amply/zones theo cấu hình (toàn bộ hoặc chọn vùng).
• Khuếch đại & phân vùng: Tín hiệu từ controller sau đó được đưa qua amply để cấp công suất cho từng zone. Loa trong mỗi zone nhận tín hiệu qua đường 100V line (tiện khi có nhiều loa nối tiếp).
• Dự phòng: Khi mất điện, UPS/ắc-quy cấp điện cho controller + mic + amply trong thời gian dự phòng quy định (ví dụ 1–3 giờ tùy yêu cầu).
• Giám sát: Controller giám sát trạng thái đường loa (open/short), trạng thái amply, cảnh báo lỗi để thông báo hoặc hiển thị trên màn hình.

Cách bố trí thiết bị

Thiết bị	Nơi đặt
Các thiết bị xử lý trung tâm như mixer, amply, bộ sơ tán khẩn cấp, đầu phát nhạc, ắc quy,…	Đặt ở phòng kỹ thuật, nơi an toàn và có người trực thường xuyên.
Micro thông báo (mic báo cháy)	Đặt gần khu vực trực ban hoặc bảng điều khiển chính, có 1 mic di động ở bàn trực/ bảo vệ.
Loa	Loa âm trần: dùng cho văn phòng không gian liền, hành lang. Khoảng cách bố trí tùy công suất và độ phủ (thường 3–6 m giữa các loa trong môi trường văn phòng). Loa hộp/treo: dùng hành lang lớn, sảnh. Loa nén: ngoài trời hoặc khu vực kho bãi.
Bảng điều khiển	Đặt ở vị trí trực ban và ở các tủ phân khu nếu cần điều khiển tại chỗ.
Dây dẫn	Đi gom vào ống/khay cáp từ rack đến bảng phân phối tầng; dây loa 100V dễ kéo và nối.

Lưu ý khi thiết kế hệ thống âm thanh sơ tán bằng giọng nói

• Lựa chọn dòng loa và công suất phù hợp: Dòng loa phải tương thích với hệ thống PA/VA và đáp ứng mức âm lượng cần thiết để nghe rõ trong tình huống khẩn cấp. Công suất từng loa phải được tính toán theo diện tích, khoảng cách và mức ồn môi trường.
• Bố trí loa tối ưu theo không gian: Loa cần được đặt ở các vị trí đảm bảo độ phủ âm đều, tránh điểm chết và giảm phản hồi âm. Khoảng cách giữa các loa phải đảm bảo độ rõ lời tối ưu, đặc biệt trong hành lang, sảnh và khu vực đông người.
• Áp dụng tiêu chuẩn an toàn cháy nổ: Toàn bộ thiết bị chính gồm loa, amply, bộ điều khiển… cần đạt các tiêu chuẩn như EN54 để đảm bảo hoạt động ổn định khi có sự cố. Với loa, cần chú ý tiêu chuẩn chống cháy EN54-24 để đảm bảo độ bền khi môi trường nhiệt độ tăng cao.
• Thiết kế cấp nguồn dự phòng đáng tin cậy: Hệ thống phải có UPS hoặc bộ ắc quy dự phòng, đảm bảo hoạt động liên tục ngay cả khi mất điện toàn bộ công trình. Thời gian dự phòng thường phải theo yêu cầu kỹ thuật hoặc quy định PCCC của từng dự án.
• Tích hợp với hệ thống báo cháy tự động: Hệ thống âm thanh sơ tán cần liên kết với báo cháy để tự động phát thông báo khi nhận tín hiệu kích hoạt. Việc tích hợp đúng kỹ thuật giúp đảm bảo thông báo phát kịp thời và chính xác theo từng tầng hoặc từng vùng.
• Tính toán khả năng mở rộng trong tương lai: Hệ thống nên được thiết kế dư tải về công suất và số vùng để dễ dàng mở rộng khi công trình nâng cấp giúp tiết kiệm chi phí và tránh phải thay thế toàn bộ hệ thống sau này.
• Chọn thiết bị từ thương hiệu đáng tin cậy: Thiết bị được chọn nên có nguồn gốc rõ ràng, chứng chỉ đầy đủ và độ bền cao. Thương hiệu uy tín đảm bảo chất lượng âm thanh ổn định, khả năng hoạt động dài hạn và dễ bảo trì.
