Hướng dẫn lập sơ đồ kết nối thiết bị âm thanh hội trường cho kỹ thuật viên mới

Hiểu rõ các thành phần cơ bản trong hệ thống âm thanh hội trường

Trước khi lập sơ đồ kết nối, kỹ thuật viên cần nắm vững các thiết bị chính thường có trong hệ thống âm thanh hội trường. Các thiết bị này bao gồm: micro (có dây, không dây hoặc cổ ngỗng), mixer (bàn trộn tín hiệu âm thanh), cục đẩy công suất (power amplifier), loa (loa full, loa sub), bộ xử lý tín hiệu (equalizer, crossover, processor), nguồn điện, và dây kết nối tín hiệu, dây loa. Hiểu được chức năng của từng thiết bị sẽ giúp kỹ thuật viên dễ dàng xác định vai trò của chúng trong chuỗi tín hiệu tổng thể.

Ví dụ, micro là thiết bị đầu vào, trong khi loa là thiết bị đầu ra. Giữa chúng là các thiết bị xử lý trung gian. Mỗi thiết bị cần được kết nối đúng theo thứ tự để đảm bảo tín hiệu truyền đi không bị suy hao hoặc sai định tuyến. Việc hiểu rõ luồng tín hiệu từ đầu vào đến đầu ra là yếu tố nền tảng để xây dựng sơ đồ kết nối chuẩn xác và dễ triển khai trong thực tế.

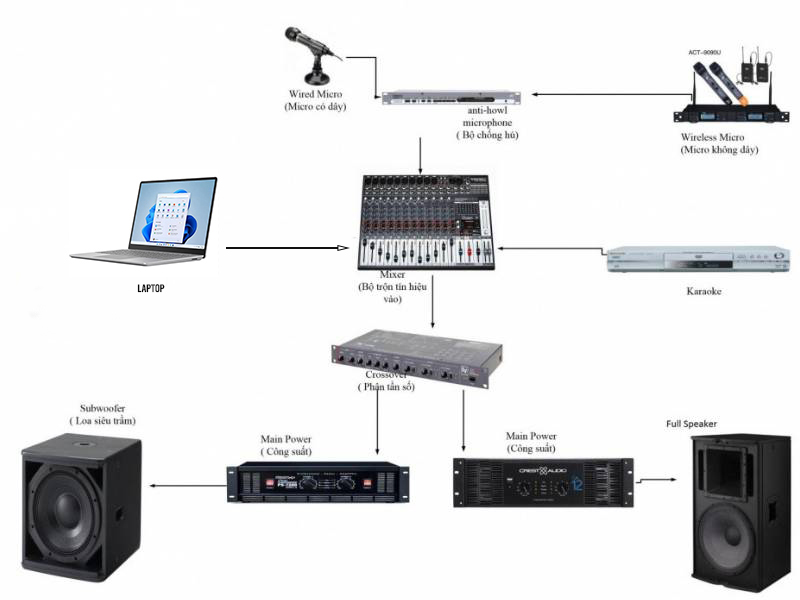

Xác định sơ đồ luồng tín hiệu tổng thể từ đầu vào đến đầu ra

Sơ đồ âm thanh cơ bản cần thể hiện rõ luồng tín hiệu từ thiết bị đầu vào đến đầu ra. Theo nguyên lý chuẩn, tín hiệu âm thanh sẽ đi theo thứ tự: Micro → Mixer → Thiết bị xử lý tín hiệu (EQ, Processor, Crossover) → Cục đẩy công suất → Loa. Với những hội trường chuyên nghiệp, sơ đồ còn có thể mở rộng thêm hệ thống monitor, loa kiểm âm sân khấu, hoặc ghi âm, livestream. Việc xác định đúng chuỗi này sẽ giúp kỹ thuật viên mới không bị nhầm lẫn khi đấu nối hệ thống.

Trong sơ đồ, kỹ thuật viên nên sử dụng các biểu tượng đơn giản, có đánh số thứ tự và mũi tên thể hiện chiều tín hiệu. Cần phân biệt rõ loại tín hiệu analog và digital để chọn đúng loại dây và cổng kết nối. Ngoài ra, việc phân vùng sơ đồ theo các nhóm thiết bị (đầu vào, xử lý, đầu ra) giúp người đọc dễ theo dõi và thực hiện kết nối nhanh chóng trong quá trình lắp đặt và vận hành.

Chọn đúng chuẩn kết nối và cáp tín hiệu phù hợp cho từng thiết bị

Mỗi thiết bị trong hệ thống âm thanh đều có những cổng kết nối riêng và yêu cầu loại cáp phù hợp. Micro thường dùng cổng XLR (3 chân), trong khi tín hiệu từ mixer ra cục đẩy có thể là XLR hoặc TRS. Cáp loa thường dùng dây speakon hoặc dây đồng trần lớn để đảm bảo công suất truyền tải. Việc chọn sai cáp hoặc kết nối sai loại cổng không chỉ làm mất tín hiệu mà còn có thể gây hư hỏng thiết bị.

Để đảm bảo an toàn và ổn định, kỹ thuật viên nên sử dụng cáp tín hiệu cân bằng (balanced) để giảm nhiễu, đặc biệt ở những đường dây dài. Trong sơ đồ, cần ghi rõ loại cổng và loại cáp cho từng kết nối. Ví dụ: “Mixer Main Out (XLR) → EQ In (XLR), EQ Out (XLR) → Amp In (XLR), Amp Out → Loa (Speakon)”. Các tiêu chuẩn này giúp kỹ thuật viên dễ dàng triển khai hệ thống mà không cần mất nhiều thời gian suy đoán hay thử nghiệm.

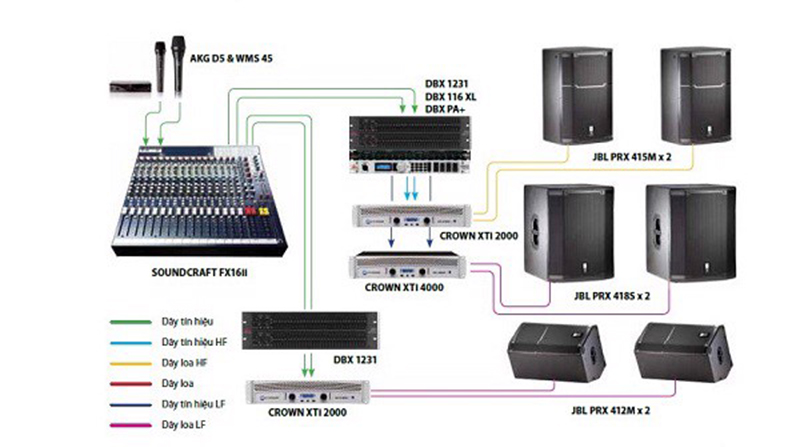

Thiết kế sơ đồ trực quan bằng phần mềm hoặc bản vẽ tay dễ hiểu

Sau khi xác định được chuỗi kết nối và các thiết bị liên quan, bước tiếp theo là thể hiện sơ đồ một cách trực quan. Có thể sử dụng phần mềm thiết kế sơ đồ như Microsoft Visio, Draw.io, hoặc AutoCAD để tạo sơ đồ kết nối chuyên nghiệp. Nếu không có điều kiện dùng phần mềm, bản vẽ tay cũng hoàn toàn có thể sử dụng, miễn là rõ ràng và dễ đọc. Điều quan trọng là mọi thiết bị và đường dây đều được đánh dấu, tên cổng kết nối được chú thích rõ.

Kỹ thuật viên nên chia sơ đồ thành các vùng: khu vực bàn điều khiển (mixer, bộ xử lý), khu vực sân khấu (micro, loa monitor), khu vực khán phòng (loa chính, loa sub), và khu vực thiết bị âm tường (nguồn điện, bộ nguồn ảo, thiết bị bảo vệ). Mỗi vùng được ký hiệu rõ ràng, giúp dễ dàng triển khai thực tế và xử lý sự cố nếu xảy ra lỗi trong lúc vận hành. Sơ đồ cũng nên có chú thích màu cho từng loại dây: dây tín hiệu, dây loa, dây nguồn để tránh nhầm lẫn.

Lưu ý các nguyên tắc an toàn và kiểm tra lại trước khi vận hành

Trong quá trình đấu nối theo sơ đồ, kỹ thuật viên cần tuyệt đối tuân thủ các nguyên tắc an toàn điện và tín hiệu. Tắt nguồn toàn bộ thiết bị trước khi kết nối để tránh sốc điện hoặc tiếng “bụp” gây hư loa. Không đấu dây loa trong khi cục đẩy đang bật. Luôn kiểm tra tiếp địa, đảm bảo dây nguồn được đấu đúng cực và có dây tiếp mát. Các đầu jack cắm cần được siết chặt và không lỏng lẻo, tránh hiện tượng nhiễu hoặc mất tín hiệu.

Sau khi hoàn tất kết nối theo sơ đồ, cần tiến hành kiểm tra hệ thống bằng cách mở lần lượt từng thiết bị từ mixer đến loa. Phát thử tín hiệu từ micro và kiểm tra âm thanh đầu ra. Điều chỉnh gain, EQ, volume từng phần để đảm bảo tín hiệu sạch, rõ, không vỡ tiếng hoặc méo. Ghi chú lại mọi điểm đặc biệt trong sơ đồ để những người kỹ thuật sau có thể tham khảo. Một sơ đồ rõ ràng và chính xác sẽ là công cụ vô cùng hữu ích trong việc quản lý, vận hành và bảo trì hệ thống âm thanh hội trường chuyên nghiệp.

Kết luận và lời khuyên cho kỹ thuật viên mới

Việc lập sơ đồ kết nối thiết bị âm thanh hội trường là một kỹ năng quan trọng với mọi kỹ thuật viên, đặc biệt là người mới vào nghề. Một sơ đồ đúng và rõ ràng sẽ giúp lắp đặt nhanh, giảm lỗi hệ thống và dễ xử lý sự cố. Để thành thạo, kỹ thuật viên nên thực hành vẽ sơ đồ theo từng dự án thực tế, đồng thời tham khảo thêm các sơ đồ mẫu từ những công trình trước đó hoặc tài liệu chuyên ngành.

Luôn ghi nhớ rằng: sơ đồ không chỉ để “vẽ cho có”, mà là bản đồ định hướng toàn bộ hệ thống âm thanh. Khi nắm vững kiến thức thiết bị, hiểu rõ nguyên tắc luồng tín hiệu, sử dụng đúng chuẩn kết nối và cáp, cùng việc trình bày trực quan và tuân thủ an toàn, kỹ thuật viên sẽ có thể thiết kế và triển khai hệ thống âm thanh hội trường một cách chuyên nghiệp và hiệu quả.
